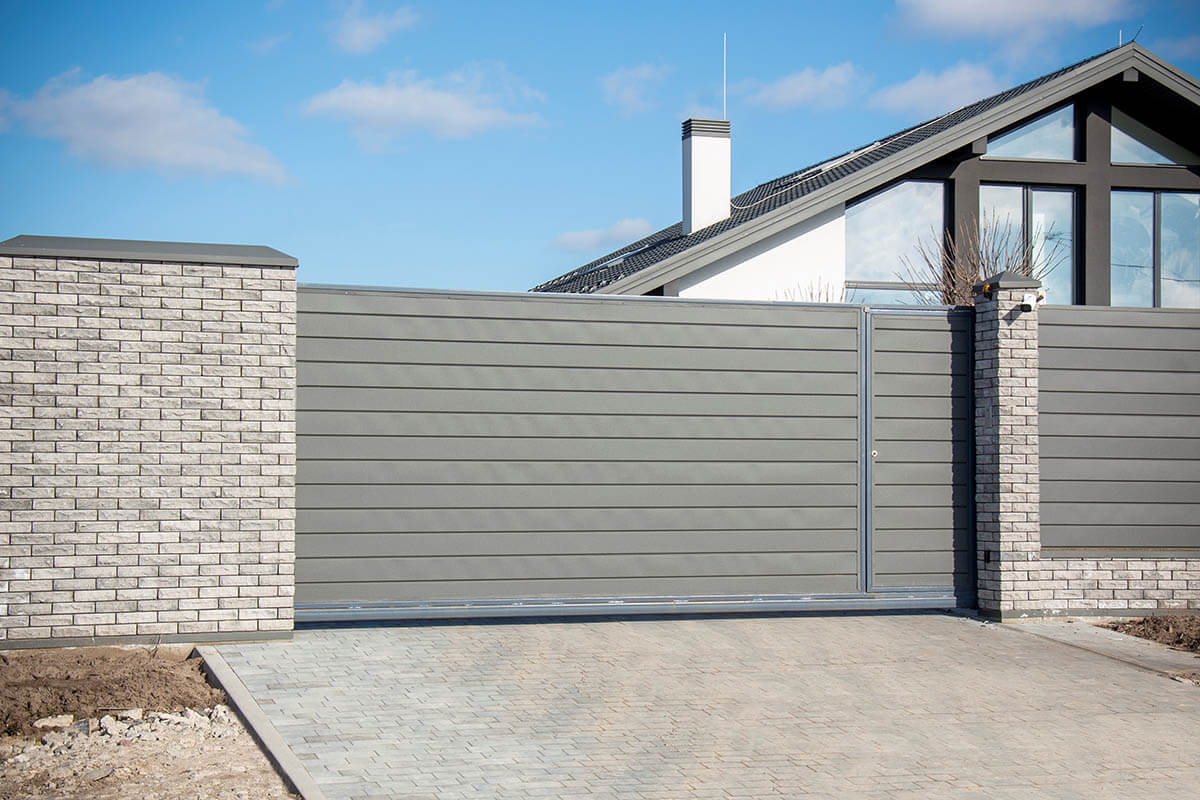

Автоматика для откатных ворот обеспечивает новый уровень комфорта для владельцев участков. Также она является частью системы безопасности режимных, коммерческих объектов, позволяя открывать створку удаленно по команде с поста охраны. Как правильно установить автоматику на откатные ворота, как выбрать компоненты для нее — в этой статье.
Подготовка
Перед тем как приступать к подключению необходимо подготовить все компоненты и материалы. Отметим, что к моменту установки автоматики монтаж ворот должен быть завершен, створка установлена и ее ход по направляющим отрегулирован. А для подключения подключение двигателя, чтобы перемещать ворота, подведён электрический кабель. Получается, что все предварительные электромонтажные работы должны быть тоже завершены.
Что потребуется для подключения автоматики
Зубчатая рейка
Сравнительно простая деталь. Зубчатая рейка передаёт усилие от шестерни привода к полотну, обеспечивая его движение; для частных ворот обычно берут модуль M4 (M6 — для тяжёлых).
Материалы: сталь/оцинковка — жёстко и долговечно, нейлон со стальным сердечником — тише.
Секции по ~1 м крепят болтами (удобнее для регулировки) или сваркой, выдерживают ровную линию и рабочий зазор 1–2 мм с шестернёй, оставляют тепловые зазоры на стыках и периодически проверяют крепёж/износ.
Как крепить зубчатую рейку к откатным воротам, можно узнать в инструкции по установке. Обычно она крепится болтами. Такой метод сохраняет возможность небольшой регулировки положения. Но в некоторых случаях монтажник может предпочесть более надежный способ — сварку. Как правильно приварить зубчатую рейку на откатные ворота, будет описано ниже.
Каретка (роликовая тележка)
Опорный узел, на котором «едут» откатные ворота по направляющей. При установке автоматики она несёт вес полотна и равномерно распределяет нагрузку на фундамент/основание; обеспечивает точную геометрию и плавное движение ворот без люфтов и перекосов — критично для корректной работы привода; стабилизирует полотно при ветре и в момент пуска/торможения, снижая вибрации и сопротивление движению; позволяет точно отрегулировать высоту и положение створки, чтобы правильно выставить рейку относительно шестерни привода (обычно оставляют небольшой рабочий зазор); продлевает ресурс автоматики: при правильно настроенных каретках двигатель не «пыхтит», не греется и не срывает зацепление.
Без правильно подобранных и отрегулированных кареток автоматика будет работать шумно, нестабильно и быстрее выйдет из строя.
Электропривод
Привод для откатных ворот — это мотор-редуктор с блоком управления, который вращает шестерню и двигает полотно по зубчатой рейке. Выбирают по весу и длине ворот, тяговому усилию, интенсивности (сколько циклов в час), скорости и питанию (230 В или 24 В — последнее безопаснее, есть модели с АКБ).
Важно: морозостойкость и класс защиты корпуса, энкодер / концевики для точной остановки, функции плавного пуска/торможения, автозакрытие, защита от зажима, поддержка фотоэлементов и сигнальной лампы, удобная разблокировка при отключении света.
Монтаж — на закладной плите с точной регулировкой высоты шестерни, обязательным заземлением и согласованием модуля с рейкой (обычно M4 для частных ворот). По мощности лучше иметь запас 20-30% для обеспечения стабильной работы в зимнее время, когда открытие ворот будет затруднено.
Магнитные концевые выключатели
Магнитные концевые выключатели — это бесконтактные датчики (геркон/датчик Холла) в приводе, которые срабатывают, когда мимо проходит магнит, закреплённый на полотне/рейке: один на «Открыто», второй на «Закрыто». Плюсы vs механических: нет удара/износа, стабильны в грязи, снегу и льду, тише и точнее позиционируют створку.
Монтаж: магниты ставят на одной линии с датчиком, метками к датчику (важна ориентация полюсов), зазор обычно 5–15 мм, крепят над жёсткими местами рамы, чтобы не «гуляла» высота. При первом пуске обучают ходы, проверяют логику (чтоб «левый» магнит не срабатывал на «правый» конец), настраивают автостоп/автодовод.
Типовые ошибки: слишком большой/малый зазор, перевёрнутый магнит, намагниченный крепёж рядом, отсутствие экранированного кабеля к датчику на длинных линиях.
Фотоэлементы
Фотоэлементы — пара «передатчик-приёмник» (или отражательные), создают ИК-луч через проезд и останавливают/откатывают ворота при его пересечении. Ставят на высоте ~40–60 см (иногда вторую пару выше/дальше для «хвоста» авто), ориентируют строго «в лоб», проверяют дальность и помехоустойчивость к солнцу/снегу.
Подключение фотоэлементов обычно в «аварийный стоп/реверс» с нормально-замкнутым (NC) контуром, чтобы при обрыве связи автоматика блокировалась безопасно. Для откатных ворот полезно: одна пара фотоэлементов безопасности перед линией полотна снаружи, вторая — внутри двора; в промзонах используют подогрев/высокий IP.
Типовые ошибки при установке фотоэлемента: невыставленная соосность, слабое питание на длинной линии, прокладка рядом с силовыми кабелями без экранирования, неправильная логика входа в блоке управления. Регулярно протирайте линзы и раз в сезон проверяйте тестом со шторкой. Фотоэлементы не считаются обязательными к установке, но значительно увеличивают безопасность конструкции.
Сигнальная лампа
Сигнальная лампа — световой (часто со звуком) индикатор работы автоматики ворот: мигает при открытии/закрытии, предупреждая людей и водителей.
Рекомендации: ставить на видимую точку столба/стойки (или на крышу бокса привода), высота 1,8–2,2 м, с направлением в сторону проезда. Брать модель с высоким IP (не ниже IP54), морозостойкая, по питанию — под ваш привод (24 В/230 В), желательно с встроенной антенной для увеличения дальности пультов. Подключать к клеммам «lamp/flasher» блока управления, соблюдать полярность для 24 В и использовать отдельный кабель от силовых линий (экран — плюс).
Типовые ошибки: слишком низкая установка (лампу закрывают машины/снег), слабое крепление, отсутствие гермовводов, совместное питание с приводом по одному тонкому кабелю, неверное напряжение. Дополнительно: в промзонах полезен звуковой зуммер и яркий «строб»; во дворе — мягкая вспышка без раздражающего звука. Сигнальная лампа располагается над воротами или возле них. В этом положении она будет видна с улицы и со стороны участка.
Кабель
Для работы привода требуется подача питания по кабелю с тремя достаточно толстыми, от 1,5 до 2 мм, жилами. Третий провод нужен для заземления. Компоненты автоматики не требуют высокой мощности. Их можно соединять двужильным кабелем с сечением жил 0,5 мм².
Для питания электропривода нужен кабель с маркировкой:
- Линия от щита по земле/в трубе: ВВГнг(А)-LS 3×1.5 (до ~30–40 м) или 3×2.5 на большие длины; европейский аналог — NYY-J 3G1.5 / 3G2.5.
- Если без защитной трубы и нужна защита от грунта/механики — броня: ПвБШвнг(А)-LS 3×1.5 (3×2.5).
- Короткий гибкий «хвост» к приводу (УФ/морозостойкий): КГ / КГ-ХЛ 3×1.5 или H07RN-F 3G1.5. (ПВС 3×1.5 возможен, но хуже на улице: боится УФ/мороза.)
- Для 24 В приводов — всё равно берите 3 жилы (L+/L− и PE), с теми же сечениями по длине.
Цвет жил кабеля:
- L — коричневый / чёрный
- N — синий
- PE — жёлтый-зелёный
Инструмент для монтажа откатных ворот и автоматики:
Основной монтаж выполняется сравнительно простым инструментом: шуруповертом, дрелью, отвертками и гаечными ключами. Для разметки понадобится маркер, способный оставлять хорошо видимые метки на металле. При установке зубчатой рейки сварным способом нужен сварочный аппарат.
Краткое перечисление:
Разметка и контроль: рулетка, маркер, уровень/лазерный нивелир, угольник, шнур-причалка.
Сварка и металлообработка: сварочный инвертор, струбцины/магниты, «болгарка» с отрезными/шлифкругами, напильники.
Сверление и крепёж: дрель/перфоратор SDS+, буры/ступенчатые сверла по металлу, набор бит и свёрл, ключи/трещотка, динамометрический ключ, заклёпочник/заклёпки (по необходимости), анкера/химанкера.
Электрика/автоматика: мультиметр, кримпер для наконечников, съёмник изоляции, набор наконечников, термоусадка, изолента, гермовводы, кабель-канал/гофра, клеммники, УЗО/удлинитель.
Точная регулировка: щупы 1–2 мм (зазор рейка–шестерня), набор шестигранников/Torx, отвёртки, измерение диагоналей.
Герметизация и защита: цинкарь/цинк-спрей, грунт/эмаль по металлу, герметик, смазка (литиевая/с MoS₂) для фурнитуры.
Безопасность (СИЗ): перчатки, очки/щиток, каска, наколенники, сварочная маска, респиратор.
Монтаж автоматики откатных ворот
Перед тем как установить двигатель на откатные ворота, убедитесь, что под него подготовлено ровное и надежное основание. Любое смещение привода во время эксплуатации приведет к неустойчивой работе механизма, быстрому выходу из строя его элементов.
Важное замечание!
Перед тем как установить привод для откатных ворот, продумывают способ разблокировки ворот на случай отключения электричества. В случае небольшой легкой створки открыть ее можно вручную. При установке привода на массивные ворота обеспечивается система резервного питания на основе ИБП или иного подобного устройства.
Установка зубчатой рейки
Уровень установки привода также покажет, как правильно приварить или установить на болты зубчатую рейку на откатные ворота. Зазор между ее зубьями и шестерней мотора не должен быть более 1–2 мм. Более плотное прилегание также нежелательно. Оно может привести к заклиниванию механизма при изменении температуры воздуха, повышенных ветровых нагрузках и так далее.
При креплении рейки на болты ее высоту можно отрегулировать в определенных пределах и после установки. При недостаточном размере зазора между зубьями и шестерней при движении створки возникает шум, скрежет. При излишнем — снижается эффективность работы привода.
Разметка места установки рейки выполняется после перевода створки в крайнее положение вручную. Ориентир — стыковка ее с приводом. Далее с интервалом 50 см размечают места крепления рейки. Длина этого элемента подбирается в зависимости от ширины створки, с небольшим запасом. Критично при установке расположить рейку максимально горизонтально. Это позволит обеспечить равномерный зазор с приводом по всей длине.
Установка концевых выключателей
1. Определите тип
Механические (флажок/рычаг): срабатывают при физическом упоре.
Магнитные (геркон/датчик Холла): срабатывают от магнита на створке — предпочтительны в снегу/грязи.
2. Базовая геометрия
Разметьте точки (где ворота останавливаются «Открыто» и «Закрыто») с запасом 3–5 см до улавливателей/упоров.
Датчик ставьте жёстко на корпус привода/стойку; исполнитель (упор/магнит) — на створку/рейку над жёсткой перемычкой рамы.
Высота и ось датчика и упора/магнита должны совпадать по одной линии.
3. Монтаж механических
Установите упоры (регулируемые) на створку так, чтобы рычаг/флажок срабатывал без удара, одним движением.
Выдержите «чистый ход»: после срабатывания привод должен успеть отработать мягкий стоп (пара сантиметров).
Затяните крепёж, проверьте, что рычаг не цепляет рейку/раму на всём ходу.
4. Монтаж магнитных
Закрепите магниты (Open/Close) ориентировкой меткой к датчику; зазор 5–15 мм (по паспорту привода).
Магниты на одной высоте, строго параллельно датчику; не ставьте впритык — оставьте тепловой зазор.
Избегайте намагниченного крепежа рядом и стальных пластин между датчиком и магнитом.
5. Подключение и настройка
Подключите к клеммам «OPEN LIMIT/ CLOSE LIMIT» (или входы датчиков) согласно схеме производителя.
Выполните «обучение ходов» в блоке управления (auto-set/learn).
Проверьте логику: «Открыто» не должно срабатывать на конце «Закрыто» и наоборот.
6. Тесты
5–10 полных циклов: контролируйте остановку без удара, отсутствие «доталкивания» мотором.
Отключите один датчик — привод должен корректно блокировать/ошибиться по безопасности.
Проверьте совместную работу с фотоэлементами и автозакрытием.
- Слишком маленький/большой зазор (магнитные), «перевёрнутый» магнит.
- Удар по рычагу (механические) — приводит к дребезгу и быстрому износу.
- «Гуляющая» высота на мягкой перемычке рамы — переносите магнит/упор на жёсткий участок.
- Плохая герметизация — используйте гермовводы, кабель в гофре, IP≥54.
Совет: после первых двух недель эксплуатации ещё раз подтяните крепёж и перепроверьте точки срабатывания — после усадки основания и «приработки» фурнитуры.
Монтаж и подключение привода откатных ворот
Чтобы правильно выполнить монтажа привода для откатных ворот, питание к нему подают по отдельной линии. Это позволит исключить влияние перепадов напряжения при включении и выключении мощного мотора на остальные компоненты автоматики. Учитывая, что эксплуатация привода предполагает уличную установку, подключают его через автомат выключения достаточной мощности, размещенный в герметичном монтажном боксе на улице или внутри помещения.
Питание: 230 В AC (чаще) или 24 В DC у «низковольтных» моделей. Смотрите паспорт привода и модуль рейки (обычно M4).
Линия от щита: отдельный автомат 6–10 A + УЗО 30 мА (или дифавтомат), желательно ограничитель перенапряжений (Type 2, при грозоопасных зонах — ещё и Type 3 у привода).
Кабель питания: медный 3×1.5 мм² до ~30–40 м; при большей длине — 3×2.5 мм² (цель — падение напряжения ≤5%). Прокладка в гофре/трубе ПНД под землёй на песчаной подушке.
Заземление: PE обязательно. Корпус привода, металлические корпуса/стойки — к контуру заземления (желто-зелёный).
Разделение слаботочки: силовой кабель отдельно от цепей фотоэлементов/антенны/кнопок (разнести по разным трубам или держать расстояние 10–15 см, пересекать под 90°).
Ввод в электропривод: гермовводы IP-класса, капельная петля на кабелях, запас длины для обслуживания.
Подключение к клеммам: L/N/PE по схеме производителя; полярность соблюдайте для 24 В. После питания подключают периферию (фотоэлементы, лампа, кнопка), затем программируют ходы.
Слаботочка (типично):
- фотоэлементы — витая пара / 2×0,5–0,75 мм²;
- лампа 24/230 В — по паспорту;
- антенна — коаксиал, не рядом с силовыми линиями.
Уличная среда: корпус и муфты не ниже IP54, лучше IP65; все соединения — только в гермобоксах.
Резерв: для 24 В приводов удобны АКБ/UPS; для 230 В — ИБП «line-interactive» с чистой синусоидой (если производитель допускает).
Подключение питания
Важно: перед подключением питания проверьте сопротивление изоляции, целостность PE, направление движения (чтобы открытия и закрытия не перепутать), и только потом обучайте концевики/энкодер. Если сомневаетесь, то для процесса монтажа зовите электромонтажника с допуском.
Далее выполняется проверка, настройка оборудования и программирование контроллера. Регулируется положение концевых выключателей. Для этого нужно выполнить несколько циклов пробного открытия/закрытия створки.
